偏摆检查仪应用范围

我公司销售的偏摆检查仪是jingmi的检测仪器，操做者熟练掌握仪器的操作技能，心地维护保养，并指定专人使用。
　　偏摆检查仪始终保持设备完好，设备安装应平衡 ，导轨面要光滑，无磕碰伤痕，二同轴度允差应在L=400MM范围内a向及b向均小于0.02MM。
　　工件检测前应先用L=400MM检验棒和百分表对进行度校验，在确保合格后，方可使用。
　　工件检测时，应小心轻放，导轨面上不允许放置任何工具或工件。
　　工件检测完工后，应立即对仪器进行维护保养，导轨及套应上油防锈，并保持周围环境整
　　应指定专人于每月底对进行度实测检查，确保设备完好，并做好实测记录。
分为：平板，花岗石偏摆检查仪，新型，高度
　　花岗石偏摆检查仪：
　　一、用途：
　　 用于轴类、盘类产品及零部件的测量，主要检测其径向跳动、椭圆度、端面度误差。
　　二、优点：
　　采用花岗石仪座提高了基准面的度，缩小仪器其自身的度误差。
　　活动表座可以在仪座的任何位置进行测量。
　　仪座不生锈，使用保管 方便。
　　三、偏摆检查仪技术参数：径向回转度 0.001mm

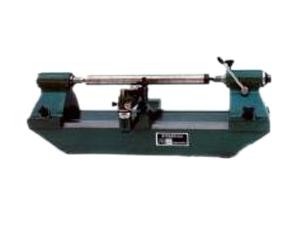

　　偏摆检查仪：
　　该仪器主要用于检测轴类、盘类另件的径向、圆跳动和端面圆跳动，产品设计新颖，美观大方，度高操作为方便。
　　主要技术参数：
　　（1）莫氏2号60度，锥面对莫氏锥的径向圆跳动≤0.005mm
　　（2）轴线在100mm范围内对导轨的平行度（水平垂直方向）≤ 0.004mm
　　（3）被测零件大直径270mm
　　（4）测量长度 300mm、500mm、1000mm、1500mm
　　新型偏摆检查仪
　　本仪器配有一对4#硬度合金，齿轮传动运行，提高了偏摆检查仪的测量度，zengda了对被测零件的支撑重量，可测量高度零件的径向，端面和斜向圆跳动。表架设计巧合理、上下、前后、左右调节平稳自如，操作方便，表架钢性好，提高了检测仪器的灵敏性， 别适用于加工零件产品。
　　技术参数：
　　（1）径向回转度0.6um
　　（2）测导轨对两轴线的平行度5um（Ⅰ型）7um（Ⅱ型）2um/100
　　（3）被测零件大直径250mm
　　（4）被测零件大长度500mm、800mm
　　xw-250型多功能形位误差测量仪：
　　该仪器以支撑定位，配用数据采集及处理设备，可测量轴类及盘套类零件的圆度，圆柱度，同轴度，轴线，直线度，素线直线度，素线平行度，圆跳动（径向，端面，斜面）和径向全跳动等八项行为误差。
　　主要技术参数：
　　（1）径向回转度：0.4um
　　（2）侧导轨直线度：5um（I型）6um（Ⅱ型）2um/100mm
　　（3）侧导轨对两轴线的平行度:7um（I型）8um（Ⅱ型）3.5um/100mm
　　（4）被测零件大直径:250mm
　　（5）被测零件大长度:500mm（I型）800mm（Ⅱ型）
